Automated Bioreactor Sample Delivery to the Vi-CELL BLU Cell Viability Analyzer
Integrating Biomek Automated Workstations
and
a Vi-CELL BLU Cell Viability Analyzer
Der Bedarf an automatischer Probenahme und Probenverdünnung aus Bioreaktoren ergibt sich aus mehreren Faktoren. Unter anderem die erhöhte Nachfrage nach Hochdurchsatz-Bioprozessentwicklung und die Zunahme von Herstellungsprozessen mit hochdichten Zellkulturen.
Daher geht der Trend in der Branche zu automatisierten Probenahme- und Probenvorbereitungs-strategien, um Analytik und Produktion enger zu verketten, Lücken in der Echtzeit-Prozess-überwachung zu schließen und schneller Erkenntnisse über den Bioprozess zu erlangen.
Damit die automatisierte Bioreaktor-Probenahme und Zellanalyse zu einem effektiven Werkzeug wird, muss sie folgende Anforderungen erfüllen:
- Schnelle und korrekte Zellanalyse, die mindestens so gut – oder besser – funktioniert wie die manuelle Offline-Analysemethode
- Verringerung der durch manuelle Probenahme und Bedienfehler verursachten analytischen Variabilität und Probenkontamination
- Basis für eine maßstabsunabhängige Strategie, die den Einsatz derselben analytischen Instrumente vom Labor bis zur Produktion erlaubt
- Möglichkeit zur Integration von Analysatoren anderer Hersteller, z. B. Biochemie-Analysatoren und HPLC-Systemen, um eine umfassende PAT-Plattform zu realisieren
- Nahtlose Integration der vom Analysator erzeugten Echtzeitdaten in das Überwachungs-, Steuerungs- und Datenerfassungs- (SCADA-) oder Bioprozessmanagement-System
Eine Lösung zur automatischen Probennahme und Probenanalyse aus Bioreaktoren

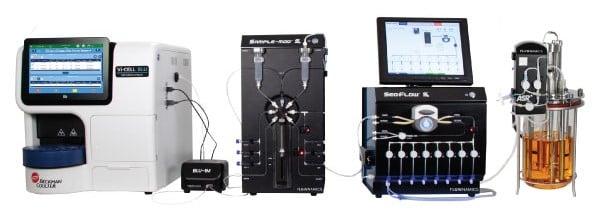

Durch die Kombination des automatischen Seg-Flow S3 Probenahmesystems mit dem Vi-CELL BLU Zellvitalitätsanalysator entfallen fehleranfällige manuelle Schritte und gleichzeitig werden Probenläufe für bis zu acht Bioreaktoren möglich – GMP-konform mit elektronischer Daten¬verwaltung und Rund-um-die-Uhr-Kontrolle der vitalen Zelldichte. Dabei ist das System vollständig mit automatisierten wie auch manuellen Proben kompatibel.
Das Seg-Flow S3 ist die neueste Generation von automatisierten Probenahmesystemen von Flownamics. Es ermöglicht eine schnelle und korrekte Probenahme aus Bioreaktoren oder Prozessströmen und kann, bei Kombination mit einem Sample-Mod S3, auch Inline-Verdünnungen (bis Verdünnungsverhältnis 1:10) und Proben in bis zu vier Zellvitalitätsanalysatoren gleichzeitig überführen.
Bei Kombination mit dem Vi-CELL BLU Zellvitalitätsanalysator, erhalten Sie eine automatisierte, reproduzierbare und schnelle Zellanalyseplattform für die Echtzeitcharakterisierung von Zellkulturen in Bioprozessen.
Wie funktioniert die Integration?

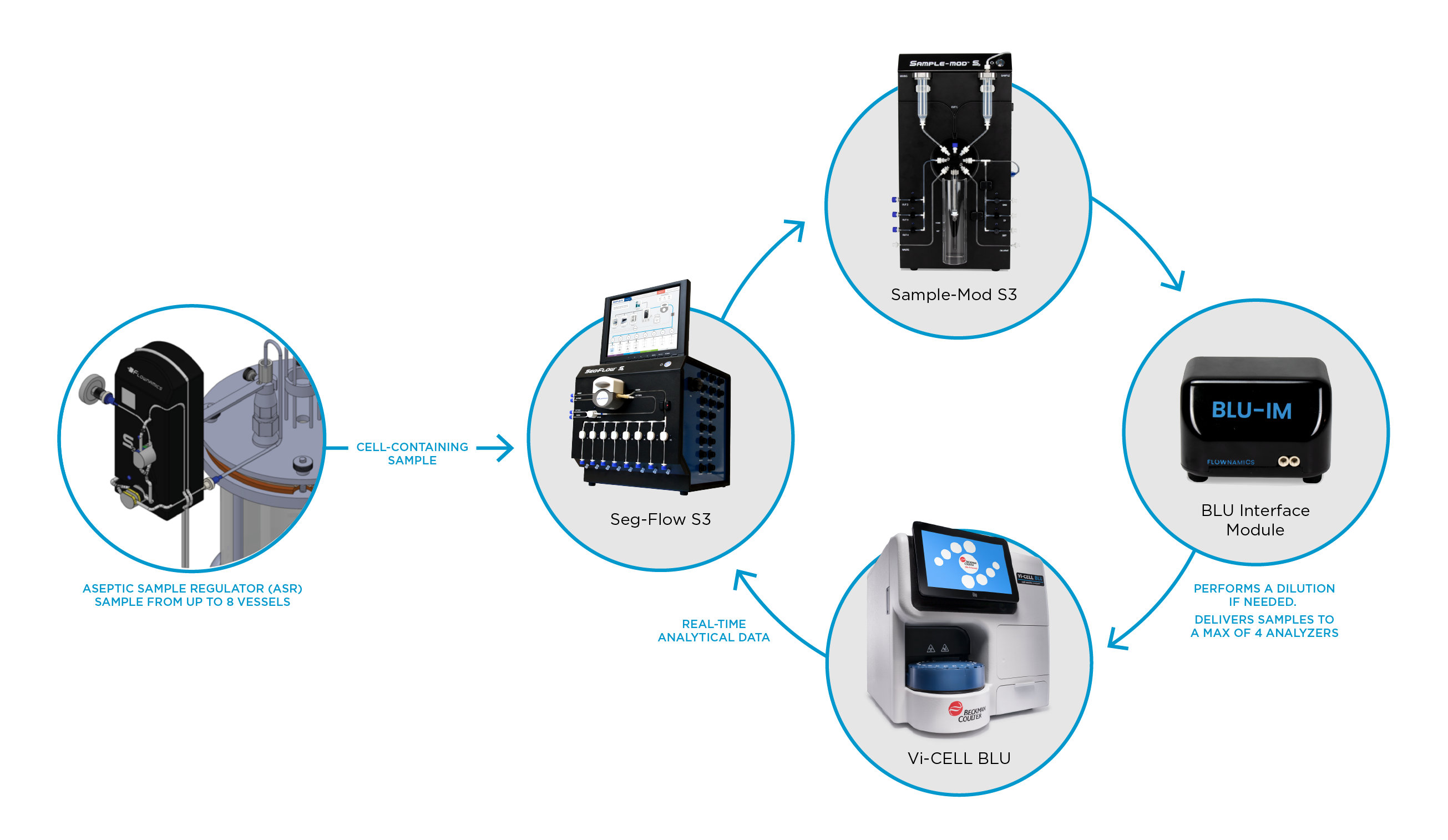

Der Vi-CELL BLU Zellvitalitätsanalysator bildet bei Kopplung mit dem Seg-Flow S3 system eine automatisierte Online-Analytiklösung für eine verbesserte Überwachung von Bioprozesskulturen.
Das Seg-Flow S3 system, , das mit Behältern von nahezu jeder Art und jedem Maßstab verbunden werden kann, zieht Proben aus bis zu acht Bioreaktoren und überführt die einzelnen Proben in den Vi-CELL BLU Zellvitalitätsanalysator. Nach Abschluss der Zellanalyse erfasst das Seg-Flow System die Daten aus dem Vi-CELL BLU Zellvitalitätsanalysator und verarbeitet sie, sodass die Bioprozesskulturen in Echtzeit überwacht werden können.
Das Seg-Flow S3 zieht kontinuierlich und/oder zeitgesteuert Proben aus einem Bioreaktor, führt bei Bedarf eine Inline-Verdünnung aus und überführt die Proben in den Vi-CELL BLU Zellvitalitätsanalysator. Der Vi-CELL BLU liefert die Analysedaten über eine API an das Seg-Flow S3, das die Daten an das SCADA-System weitersendet. Alle Schläuche und Probenreservoirs werden vollständig gereinigt, um konsistente und korrekte Messungen bei der nächsten Probe sicherzustellen.
Weitere Informationen über Flownamics und das automatisierte Seg-Flow S3 Probenahmesystem finden Sie unter https://flownamics.com/product/automated-sampling-system/.
- Expandable workstations to suit your throughput and workflow needs
- Spacious, open-platform design enables access from all sides to enable on- and off-deck integration of multiple devices
- Rotating gripper with unique offset finger design optimizes access to high-density decks, enabling more efficient workflows
- Optional enclosures and HEPA filtration for environmental control
- Large-volume, 1 mL multichannel pipetting head expedites sample transfers and enables more efficient mixing steps
- Intuitive, icon-based user interface helps simplify method setup and workflow maintenance
- Supports 21 CFR Part 11 compliance in regulated environments
- Trypan blue dye exclusion method for cell viability
- Analyze mammalian, insect and yeast cell types
- Can be used in standalone mode when automation is not engaged
- Supports single samples or a 96-well plate 200 μL minimum sample volume
- Sample analysis time <130 seconds Normal Mode <90 seconds FAST Mode
- Typical analysis time:* Normal mode: 110 seconds FAST mode: 80 seconds *100 image analysis of ~2x106 cells/mL sample
